特色 Feature | 数值 Value |
电源需求 | 190 - 265 VAC / 50 - 60 Hz 单相 |
尺寸 | 高 280 x 宽 125 x 深 420 mm |
重量 | 20kHz 1000W & 2000W: 7.5 kg |

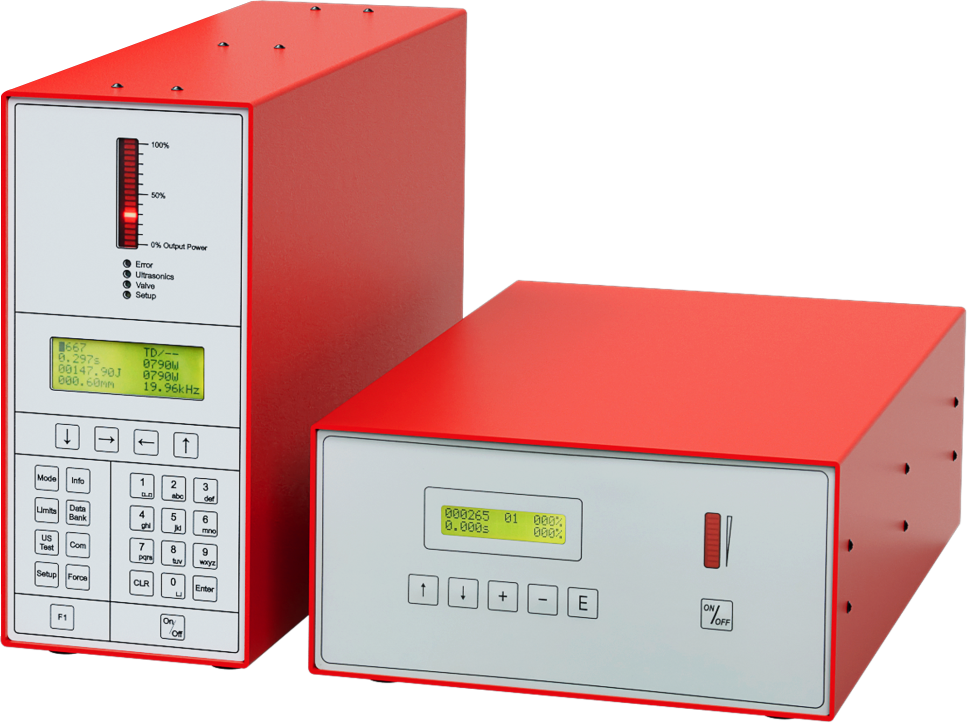

电箱颜色 | RAL3020 |
显示屏幕 | 4行 x 20字 LCD屏幕，有背光 |
LED光棒 | 20个LED灯，显示焊接输出的高峰值 |
LED | 4个LED灯，显示电箱状況 |
键盘 | 25个按键 (含ON/OFF) 键 |
微发生器 | 16位元 / 20MHz |
微处理器 | 16位元 / 20MHz |
类比/数位讯号转换器 | 12位元 |
正常频率范围 | 20kHz: 19700 - 20150 Hz |
功率测量 | 即时 Real Time |
频率测量 | 即时 Real Time，电箱可自动调整至正常频率范围 |
功率损失测量 | 焊接前、焊接后、关闭此功能 |
额定输出 | 20kHz: 1000 / 1500 / 2000 / 3000W |
最大输出 | 比额定输出多10% |
内部振幅 | 可调整，范围60 - 100%，单位5% |
外部振幅 | 可调整，范围60 - 100%，单位5% |
操作模式 | 时间、能量、超声波停振、功率、行程模式 |
时间设定范围 | 0.005 - 9.999 s，精密度0.001 s |
能量设定范围 | 0 - 99999.99 Ws，精密度0.01 Ws |
超声波停振模式 | 内建 |
功率范围 | 0 - 100% |
行程设定范围 | 0 - 500.00 mm，误差范围± 0.01mm |
计数器及不良品计数器 | 范围 0 - 999999999 |
限制值模式 | 可设定需要的能量、时间、功率、行程、工件数 |
触发起振模式 Trigger | 时间触发设定范围：0.000 - 9.999 s |
功率输出类比讯号 | 可设定范围 0 - 5 V |
行程减速 | 可设定范围 0 - 500.00 mm |
压机控制器 | 双手启动开关 & 压机空压力 |
内部电源供应器 | 24VDC/ 400mA，含稳压及短路保护 |
讯号输入 | Opto coupler 20 - 28 V DC / max. 7 mA |
讯号输出 | Opto coupler 22 - 26 V DC / 250mA，含短路保护 |
紧急停止 | 屏幕显示讯息 |
错误讯息 | 屏幕显示 / 硬件输出 |
PLC沟通界面 | 数位I/O讯号 |
资料库 | 99组记忆 |
软件更新 | 透过BDE界面 |
蜂鸣器 | 按下确认键及错误讯息出现时会发出声音 |
连接插头 | 均为D-sub |
Pin 密码 | 4位数字锁码，避免电箱参数设定被随意修改 |
主电源开关 | 电箱背面 |
语言 | 英文、德文、西班牙文、法文、意大利文等 |
服务/测试程式 | 所有I/O点的硬件测试 |
置放空间适温 | 作业时 -5℃ ~ 45℃ / 存放时 -20℃ ~ 60℃ |
设计与制造地 | 瑞士 |
